コンクリート圧送機材詳細

コンクリート圧送配管

圧送管

4B（100A）
圧送管寸法
仕様 寸法 重量 （kg）
Ds L OD（外径） t（肉厚） 長さ（mm）
SxS 122.0 16.0 109.0 （SLP） 2.0 3000 16.0
2000 11.0
1500 8.0
1000 5.0
500 3.0
110.0 （ﾉｰﾏﾙ） 2.0 3000 16.0
2000 11.0
1500 8.0
1000 5.0
500 3.0
114.3 （肉厚） 3.5 3000 28.0
2000 19.0
1500 14.0
1000 9.5
500 5.0
114.3 （肉厚） 4.5 3000 37.0
2000 25.0
1500 18.5
1000 12.5
500 6.5

上記以外のサイズ、長さに関しましても、製作を承っております。お近くの営業所までお問い合わせ願います。

5B（125A）
圧送管寸法
仕様 寸法 重量 （kg）
Ds L OD（外径） t（肉厚） 長さ（mm）
SxS 148.0 16.0 135.0 （SLP） 2.0 3000 21.0
2000 14.0
1500 10.0
1000 7.0
500 3.0
139.8 （ﾉｰﾏﾙ） 2.3 3000 23.0
2000 15.0
1500 11.0
1000 8.0
500 4.0
139.8 （肉厚） 3.5 3000 36.0
2000 24.0
1500 18.0
1000 12.0
500 6.5
139.8 （肉厚） 4.5 3000 45.0
2000 30.0
1500 23.0
1000 15.0
500 7.5
MxM 157.0 17.0 139.8 （ﾉｰﾏﾙ） 3.5 3000 36.0
2000 24.0
1500 18.0
1000 12.0
500 6.5
139.8 （肉厚） 4.5 3000 45.0
2000 30.0
1500 23.0
1000 15.0
500 7.5
HxH 165.0 20.5 139.8 （ﾉｰﾏﾙ） 4.5 3000 45.0
2000 30.0
1500 23.0
1000 15.0
500 7.5
139.8 （肉厚） 6.6 3000 66.0
2000 45.0
1500 34.0
1000 22.0
500 11.0

上記以外のサイズ、長さに関しましても、製作を承っております。お近くの営業所までお問い合わせ願います。

6B（150A）
圧送管寸法
仕様 寸法 重量 （kg）
Ds L OD（外径） t（肉厚） 長さ（mm）
S×S 174.5 17.0 160.0 （slp） 2.0 3000 24.0
2000 16.0
1500 12.0
1000 8.0
500 4.0
165.2 （ﾉｰﾏﾙ） 2.5 3000 30.0
2000 20.0
1500 15.0
1000 10.0
500 5.0
165.2 （肉厚） 3.7 3000 44.5
2000 29.5
1500 22.5
1000 15.0
500 7.5
165.2 （肉厚） 5.0 3000 60.0
2000 40.0
1500 30.0
1000 20.0
500 10.0
M×M 183.0 17.0 165.2 （ﾉｰﾏﾙ） 3.7 3000 44.5
2000 29.5
1500 22.5
1000 15.0
500 7.5
165.2 （肉厚） 5.0 3000 60.0
2000 40.0
1500 30.0
1000 20.0
500 10.0

上記以外のサイズ、長さに関しましても、製作を承っております。お近くの営業所までお問い合わせ願います。

ベンド管

4B（100A）
ベンド管寸法
仕様 寸法 重量 （kg）
Ds L OD（外径） t（肉厚） 半径（R） 角度
S×S 122.0 16.0 114.3 4.5 350R+500L 90° 14.0
350R 90° 7.0
60° 5.5
45° 4.0
30° 3.5
15° 2.5
500R 90° 10.0
60° 7.0
45° 5.0
30° 4.0
15° 2.5
5B（125A）
ベンド管寸法
仕様 寸法 重量 （kg）
Ds L OD（外径） t（肉厚） 半径（R） 角度
S×S 148.0 16.0 139.8 4.5 350R+500L 90° 15.0
350R 90° 9.0
60° 7.0
45° 4.5
30° 3.5
15° 3.0
500R 90° 12.5
60° 8.0
45° 6.5
30° 4.5
15° 3.0
1000R 90° 24.0
60° 17.0
45° 12.5
30° 9.5
15° 5.5
M×M 157.0 17.0 139.8 4.5 350R 90° 9.0
60° 7.0
45° 4.5
30° 3.5
15° 3.0
500R 90° 12.5
60° 8.0
45° 6.5
30° 4.5
15° 3.0
1000R 90° 24.0
60° 17.0
45° 12.5
30° 9.5
15° 5.5
H×H 165.0 21.0 139.8 4.5 500R 90° 12.5
60° 8.0
45° 6.5
30° 4.5
15° 3.0
1000R 90° 24.0
60° 17.0
45° 12.5
30° 9.5
15° 5.5
6.6 500R 90° 17.0
60° 11.0
45° 8.0
30° 6.0
15° 4.0
1000R 90° 33.0
60° 23.0
45° 17.0
30° 8.0
15° 5.5
6B（150A）
ベンド管寸法
仕様 寸法 重量 （kg）
DS L OD（外径） t（肉厚） 半径（R） 角度
S×S 174.5 17.0 165.2 5.0 500R 90° 17.0
60° 12.0
45° 9.0
30° 7.0
15° 4.5
1000R 90° 33.0
60° 22.0
45° 17.5
30° 12.0
15° 7.0
M×M 183.0 17.0 165.2 5.0 500R 90° 17.0
60° 12.0
45° 9.0
30° 7.0
15° 4.5
1000R 90° 33.0
60° 22.0
45° 17.5
30° 12.0
15° 7.0

テーパー管

S×S
テーパー管
サイズ 長さ（L） 肉厚（t） 重量（kg）
4B×3B 1500 4.5 15.0
1200 4.5 12.0
1000 4.5 10.0
500 4.5 5.5
5B×4B 3000 5.0 42.0
2500 5.0 40.0
1500 5.0 27.0
1200 5.0 21.5
1000 5.0 18.0
700 5.0 13.0
500 5.0 9.5
6B×5B 1500 5.2 27.0
1200 5.2 21.5
1000 5.2 18.0
700 5.2 13.0
500 5.2 9.5
7B×6B 1200 5.5 28.0
1000 5.5 23.0
700 5.5 18.0
500 5.5 13.0
8Bx6B 600 6.0 14.0
8Bx7B 600 6.0 16.5

上記以外のサイズ、長さに関しましても、製作を承っております。 お近くの営業所までお問い合わせ願います。

M×M
テーパー管
サイズ 長さ（L） 肉厚（t） 重量（kg）
6B×5B 1500 5.2 27.0
1200 5.2 21.5
1000 5.2 18.0
700 5.2
500 5.2

上記以外のサイズ、長さに関しましても、製作を承っております。 お近くの営業所までお問い合わせ願います。

プツマイスター

ZX
ZXの特長

①インロー型式（オス・メス）
配管の伸縮・撓角・偏心がなく、まるで1本の配管のように接続されます。
②スランプのダウン
ジョイント部から、水分がとられる事がなく、コンクリートの分離を抑えられます。

仕様 品名・サイズ 長さ（L）・角度（R） 重量（kg）
130kg/c㎡ 6.6(5Bx6.6mm)
外形：139.8mm
内形：126.6mm		 3000L 68.0
2000L 46.0
1000L 24.0
500L 13.0
350R 90° 12.0
60° 9.0
45° 6.0
30° 4.5
15° 2.5
500R 90° 18.0
60° 12.0
45° 9.0
30° 6.0
15° 3.0
1000R 90° 36.0
60° 24.0
45° 18.0
30° 12.0
15° 6.0
7.5° 5.0
5° 4.0
ジョイント ZXKカップリング 6.0
パッキン シール（Oリング） 0.05
フランジ ZXVカラー（オス）
ZXVカラー（メス）
T字管 ZXチーズ 14.0
仕様 品名・サイズ 長さ（L）・角度（R） 重量（kg）
200kg/c㎡ 9.5(5Bx9.5mm)
外形：139.8mm
内形：120.8mm		 3000L 96.0
2000L 66.0
1000L 36.0
500L 21.0
500R 90° 30.0
60° 22.0
45° 18.0
30° 14.0
15° 10.0
1000R 90° 54.0
60° 38.0
45° 30.0
30° 22.0
15° 14.0
7.5° 12.0
5° 9.0
ジョイント ZXKカップリング 7.0
パッキン シール（Oリング） 0.05
t字管 ZXチーズ 22.0
6B(13Mpa) ZXジョイント 10.0
シール（Oリング） 10.1
SK

ジョイントとパッキンをご用意しております。
5BのSKパッキンに関しましてはベロなしとベロ付きがございますので、 ご注文の際にご指定下さい。

特徴

ベロ付き・・・パッキンの溝の間に突起があり、 ノロの流出を防ぐ効果があります。
ベロなし　・・・通常のパッキンと同型。

ブーム配管

ブーム配管

全メーカーに対応したブーム配管を各種取り揃えております。
お気軽にお近くの営業所まで、お問い合わせください。

取扱車種：極東開発、三菱重工、石川島、大一テクノ　etc

バルブ
バルブ各種
ストップバルブ
タタキ式
4B 250
5B 250
275
6B 200
210
ピンバルブ
ラチェット式、バー式
4B 210
250
5B 200
210
250
6B 200
210
250
シャッターバルブ
ラチェット式、バー式
4B 210
250
5B 200
210
250
6B 200
210
250
ラチェットレンチ（2ヶ/1ケース）
サイズ 17・21
21・26
32
26・32
35
32・36
中高層用バルブ
用　　　途 中高層用油圧式シャッターバルブ
標準規格 125A（5B）
口金仕様 Hフランジ
運 送 費 現場までの運送費は、別途実費を頂きます。

※こちらは、リース商品です。リース料につきましては、お問い合わせ下さい。

配管支持金具
Lアングル（+配管固定用バンド）

lアングルをスラブに打ちつけて、配管サポートで配管を固定します。
※おもに、縦配管（立管）に使用。

H鋼（+配管固定用バンド）

4箇所をアンカーボルトで打ちつけ、H鋼を固定。
配管サポートにて配管とH鋼とを固定する。
※主に、地上配管（横引き）に使用。

Cチャンネル（+配管サポート）

配管用馬
【 小 】 【 大 】 【 スプリング式 】

オリジナル商品

HQ - 800
hq800
HQ - 800の特長

・高炉メーカーとの共同開発により、軽量化を実現しました。（表1参照）
・従来に比べて、耐摩耗・強度が飛躍的に向上。ブームやオペレータへの負担を軽減します。
・一般的に使用されている「stk材」より、さらに高品質な新素材を使用。
・当社比２倍以上の耐摩耗性!!
（数値は当社実験値であり、保障をするものではありません。）

表1　従来品との重量比較
部品 規格 肉厚 重量
HQ - 800 5B x 3m t = 3.0 30kg
従来製品1 5B x 3m t = 3.5 35kg
従来製品2 5B x 3m t = 4.5 45kg

※御注文の際は、各社ブーム管番号の「HQ - 800」と御注文下さい。
※ご指定の長さに製作も致します。お気軽にお問い合わせください。

鋳物各種
hq800
品番 サイズ
5FL 5Bx90°(308.5R)
5FS 5Bx90°(194R)
4FL 5Bx90°(254R)
4FS 5Bx90°(152.4R)
P562240000 5Bx90°(345.5R)
233220904 5Bx90°(330R)
HH736935 5Bx90°(345.5R)

ポンプグッズ

ホース・チューブ関係

ポンピングチューブ
取扱サイズ
4B シティクリート 2600mm
PQ4B 3150mm
4.5B 3130mm
4.75B 3300mm
5B 3390mm
5.5B 4300mm
5.75B 4070mm
※通常は、梱包された状態での配達になります。
ラインキングホース（住友理工ホーステックス／旧 TOKAI）

ラインキング口金

※4Bx1m～4Bx2mのホースは、品名がFcドッキングとなります。
※記載のないサイズに関しましては、別途お問い合わせください。
※製作の場合、中1日お時間を頂きますので、ご了承願います。

【特徴】口金部に金具がついてます。

サイズ 長さ（m） 重量（kg）
4B(105A) 1.0 17.0
1.8 21.0
2.0 23.0
2.2 24.0
2.5 25.0
2.8 27.0
3.0 28.0
3.6 32.0
4.0 35.0
5.0 41.0
6.0 47.0
7.0 53.0
5B(125A) 1.0 25.0
1.5 30.0
2.2 39.0
3.0 45.0
3.5 50.0
4.0 56.0
5.0 67.0
6.0 78.0
4.5B 3.0 40.0
先端ホース（住友理工ホーステックス／旧 TOKAI）

※記載のないサイズに関しましては、別途お問い合わせください。
※製作の場合、2週間程お時間を頂きますので、ご了承願います。

品　　　　名 サイズ 長さ 口金 口元外径 耐圧(MPa)
ミニボーイ
（小型ﾎﾟﾝﾌﾟ車用）		 82A (3.15B) 7m 90A片口 φ112 0.5
8m
7m 100A(4B)
ﾃｰﾊﾟｰ付
8m
85A (3.25A) 7m 90A片口 φ114
8m
7m 100A(4B)
ﾃｰﾊﾟｰ付
8m
90A (3.5B) 7m 90A片口 φ120
8m
7m 100A(4B)
ﾃｰﾊﾟｰ付
8m
ハイアロー
（一般型）		 4B 7m 片口 φ139 0.7
8m
4.5B 6m 片口 φ150
7m
6m ﾃｰﾊﾟｰ付
7m
5B 6m 片口 φ165
7m
ハイアローEX
（一般型）		 3.5B 7m ﾃｰﾊﾟｰ付 φ123
8m
3.75B 7m 片口 φ129
8m
ハイアローNEO
（ﾊｲｱﾛｰ強化型）		 3.75B 7m 片口 φ129
8m
スーパーEX
（ﾎﾞﾘｭｰﾑ打設用）		 3.75B 7m 片口 φ134 1.0
8m
スーパーハイアロー 4B 7m 片口 φ142
8m
ドッキングホース（ニッタ／旧 TOYO）

ドッキング口金

※記載のないサイズに関しましては、別途お問い合わせください。
※製作の場合、6～10日前後お時間を頂きますので、ご了承願います。

【特徴】口金部に金具がなく、ゴムがかぶっています。

サイズ 長さ（m） 重量（kg）
4B(105A) 1.0 17.0
1.8 21.0
2.0 23.0
2.2 24.0
2.5 25.0
2.8 27.0
3.0 28.0
3.6 32.0
4.0 35.0
5.0 41.0
6.0 47.0
7.0 53.0
5B(125A) 1.0 25.0
1.5 30.0
2.2 39.0
3.0 45.0
3.5 50.0
4.0 56.0
5.0 67.0
6.0 78.0
4.5B 3.0 40.0
先端ホース（ニッタ／旧 TOYO）

※記載のないサイズに関しましては、別途お問い合わせください。
※製作の場合、6～10日前後お時間を頂きますので、ご了承願います。

品名 サイズ 長さ 口金 口元外径 耐圧(MPa)
P-ONEクリート
（小型ﾎﾟﾝﾌﾟ車用）		 82A (3.15B) 7m 100A(4B)
ﾃｰﾊﾟｰ付		 φ119 0.5
8m
85A (3.25A) 7m φ128
8m
90A (3.5B) 7m φ129
8m
ニュートップバスター
（一般軽量型）		 3.5B 7m ﾃｰﾊﾟｰ付 φ131 0.8
8m
3.75B 7m 片口 φ148
8m
4B 7m φ148
8m
ニューテクノバトラー
（一般型）		 3.5B 7m ﾃｰﾊﾟｰ付 φ135 0.8
8m
3.75B 7m 片口 φ150
8m
4B 7m φ150
8m
4.5B 6m φ166
7m
4.75B 6m φ177
7m
5B 5m φ183
6m
ハイパークリート
（ﾎﾞﾘｭｰﾑ打設用/肉厚）		 3.75B 7m 片口 φ153 0.8
8m
7m 両口
8m
4B 7m 片口 φ167
8m
7m 両口
8m
5B 5m 片口 φ184
6m
5m 両口
6m

ジョイント

ジョイント

ジョイント

※ジョイントには、パッキンが含まれております。
※右記以外のサイズもございますので、別途お問い合わせ下さい。

サイズ 規格 寸法 耐圧（Mpa） 重量（kg）
A B C
4B（100A） S-1 160 230 52 2.0 2.5
5B（125A） S-1 190 270 58 2.0 3.6
M-2 211 292 62 5.0 7.0
H-1 213 274 68 7.0 9.1
H-2 223 294 70 12.0 11.6
6B（150A） S-1 217 295 57 2.0 5.0
M-2 238 319 62 5.0 8.0
H-1 243 301 70 7.0 11.7
H-2 253 330 72 12.0 15.3
7B（175A） S-1 245 322 56 2.0 5.9
M-2 271 368 68 5.0 10.0
8B（200A） S-1 286 369 62 2.0 7.4
M-2 300 398 70 5.0 13.0
H-1 309 378 82 7.0 19.2
H-2 319 432 84 12.0 29.9
図面
ジョイントパッキン
パッキン
サイズ 規格 品名
4B（100A） S S-1 / ブーム用 / NBR / インナー
5B（125A） S S-1 / ブーム用 / NBR / インナー
M M-2
H H-1 / H-2
6B（150A） S S-1
M M-2
H H-1 / H-2
7B（175A） S S-1
M M-2
8B（200A） S S-1
M M-0 / M-2
H H
ボルトナットセット

【 セット内容 】
①ボルト × 1
②ワッシャー × 1
③ピン × 1
④ワリピン × 1

※セット販売のみ

サイズ 規 格 ボルト寸法
4B(100A) S-1 W1/2 × 98
5B(125A) S-1 W5/8 × 120
M-2 W3/4 × 130
6B(150A) S-1 W5/8 × 128
M-2 W3/4 × 130
7B(175A) S-1 W5/8 × 128
M-2 W1 × 140
8B(200A) S-1 W3/4 × 132
M-2 W1 × 140

洗浄グッズ

スポンジ各種(角・円筒・積層・ボール）
角スポンジ
角スポンジ
呼び径 サイズ ケ/梱包
3.5B 150x150 50ケ
3.75B 175x175 50ケ
4B 200x200 30ケ
5B 250x250 16ケ
6B 300x300 6ケ
8B 400x400 2ケ
円筒スポンジ
円筒スポンジ
呼び径 サイズ ケ/梱包
4B(S) φ160x145 30ケ
4B φ170x200 10ケ
4.5B φ180x240 10ケ
5B φ205x260 10ケ
5.5B φ225x250 10ケ
6B φ230x350 10ケ
7B φ255x300 5ケ
8B φ285x300 5ケ

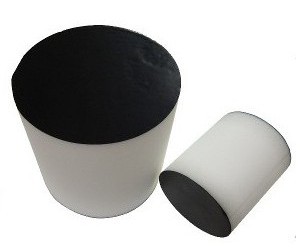

上下に黒いゴムがついています。
ゴムなしをご希望の方は、ご注文の際にお申し付け下さい。

積層スポンジ
積層スポンジ
呼び径 サイズ
4B φ140x180
5B φ155x200
6B φ180x240

層になった茶色い円筒のスポンジです。
ゴムなしをご希望の方は、ご注文の際にお申し付け下さい。

スポンジボール
スポンジボール
呼び径 サイズ タイプ
4B φ125 ノーマル
ハード
5B φ148 ノーマル
ハード
6B φ168 ノーマル

細かい繊維状の形状のスポンジです。

ウレタンボール
ウレタンスポンジ
サイズ
φ270
φ300

柔らかく大きい形状のスポンジです。

洗浄ボール
洗浄スポンジ
呼び径 サイズ
4B（S） φ118
5B（M） φ143
6B（L） φ163

バレーボールのような固さのスポンジです。

ピストンクリーナー
ピストンクリーナー

いずれかのタイプをご指定下さい。

スポンジ受け
スポンジ受け
洗車ノズル
洗車ノズル

その他

チューブソケット

【取扱サイズ】
4B(PQ4)/4.5B/5B/5.5B/5.75

※4.5B/5.5B/5.75Bは、上下をご指定下さい。

ブーツ・バンド

【取扱サイズ】
4B(PQ4)/4.5B/5B/5.5B/5.75

※同サイズでバンドのお取扱がございます。

吐出パイプ

【取扱サイズ】
4B(PQ4)/4.5B/5.5B

連結コーン

【取扱サイズ】
210L/375L
(5.75B専用)

グリス・オイル
バルブグリス
#00，#000（16 ㎏）
作動油
#46（20L）
カートリッジグリス
No.1　ﾌﾟﾂﾏｲｽﾀｰ用
No.2　ﾉｰﾏﾙ（420 ml × 20本）
オートグリス
（420 ml × 20本）
シリコングリス
（1 ㎏）
真空オイル
（2L/2L赤ﾗﾍﾞﾙ/4L/20L）
ホーススライダー

ホーススライダー
※底板交換可。

パイプ式
※底板交換可。

生コンボード
※底板交換不可

落下防止バンド

※単品での御注文も承ります。

Aセット【5Bドッキング＋4B先端用】
・5Bバンド×1　・4Bバンド×1 　・2mワイヤー×1　・3mワイヤー×1 　 ・フック×3

Bセット【5Bドッキング＋3.75B先端用】
・5Bバンド×1　・3.75Bバンド×1 　・2mワイヤー×1　・3mワイヤー×1 　・フック×3

Cセット【4Bドッキング＋4B先端用】
・4Bバンド×2　・2mワイヤー×1 　・3mワイヤー×1　・フック×3

Dセット【4Bドッキング＋3.75B先端用】
・4Bバンド×1　・3.75Bバンド×1 　・2mワイヤー×1　・3mワイヤー×1 　・フック×3

エルボーパッド

飛散防止用。取り外しが自由にできます。
全メーカーに対応しております。
受注生産の為、納期はお問い合わせください。

超音波厚さ計

シンプルな操作で、簡単に測定する事ができ、0.8mm～100.0mmの広範囲を測定できます。

安全の為、肉薄になりやすい箇所の測定にお役立て下さい。

品名：AD-3253B
