土木資材詳細

シールド工事用機材

風管

ポリチャック風管
特長
・軽量で高所での施工性に優れています。
・焼却処分した場合、有害煙が発生しにくいです。
・シールドトンネルでの施工向きです。
取扱規格・寸法
風管外径 150φ~1400φ
風 管 長 定尺 10 m
風 管 厚 0.6 mm
伸縮風管
特長
・伸縮式の為、移動・取付け・取り外しが容易に行えます。
取扱規格・寸法
風管外径 150φ~1400φ
風 管 厚 定尺 15 m
長尺風管(FLY送風管)
特長

・軽量で作業性が良い。→ナイロン風管と比べて45%軽いです。
・低伸度性→ナイロン風管にくらべて約40%伸びが少なく、送風時の通気抵抗が更に小さくなります。
・引張り強度→ナイロン風管に比べて2倍(ヨコ)の強度です。

取扱規格・寸法
風管外径 600φ~2500φ
風 管 厚 定尺 50 m/100 m

坑内手すりシステム

実用新案登録 No.1990465

坑内手すりシステムの特長

・笠木は黄色ポリエチレン樹脂被覆鋼管です。
・軌道と歩道の区別が鮮明です。
・柱の固定は、ボルト1本締でOKです。
・チーズクランプは笠木と柱を1線上で締結します。従来の直交クランプに比べてスペースを取らず、ボルトも袖にあたりません。

パイプハンガー


通常セグメント(固定ハンガー)

固定ハンガー(一枚羽式)

+


フリーハンガー

パイプハンガーの特長

・セグメントボルトを緩めずに固定できます。
・セグメント内径に自在に沿います。
・パイプの組み合わせが自由にできます。
・メッキ仕上げで長持ちします。
・現場での面倒な加工手間は一切いりません。

通常セグメント(固定ハンガー)
サイズ ボルト穴径 該当径
50A/100A 45φスチール用 ~M24
50A/100A 50φスチール用 ~M27
50A/100A 50φRC用 ~M27
50A 60φRC用 ~M33
固定ハンガー(一枚羽式)
サイズ ボルト穴径 該当径
50A/100A 45φスチール用 ~M24
50A/100A 50φスチール用 ~M27
50A/100A 50φRC用 ~M27
フリーハンガー
サイズ 使用パイプ径
50A 25A~50A
100A 65A~100A

レール

レール

種類 寸法(mm) 断面積(cm2) 重量(kg/m) 断面二次モーメント(cm4) 断面二次半径(cm) 断面係数(cm3)
A B C D E F t
6kg 50.80 50.80 25.40 14.29 27.78 8.73 4.76 7.621 5.98 27.5 1.90 10.3
9kg 63.50 63.50 32.10 17.48 35.72 10.30 5.90 11.39 8.94 64.3 2.38 19.6
10kg 66.67 66.67 34.13 18.26 37.30 11.11 6.35 12.84 10.10 79.9 2.49 23.0
12kg 69.85 69.85 38.10 19.85 37.70 12.30 7.54 15.50 12.20 104 2.58 28.6
15kg 79.37 79.37 42.86 22.22 43.65 13.50 8.33 19.32 15.20 167 2.94 40.8
22kg 93.66 93.66 50.80 26.99 50.00 16.67 10.72 28.39 22.30 337 3.45 69.1
30kg 107.95 107.95 60.33 30.95 57.55 19.45 12.30 38.32 30.10 607 3.98 108.0
37kg 122.24 122.24 62.71 36.12 64.69 21.43 13.49 47.33 37.20 954 4.49 149.0
40kgN 140.00 122.00 64.00 41.00 73.50 25.60 14.34 52.01 40.90 1,369 5.13 187.0
50kgN 153.00 127.00 65.00 49.00 74.00 30.00 15.00 64.20 50.40 1,968 5.54 242.0
60kg 174.00 145.00 65.00 49.00 94.90 30.10 16.50 77.44 60.80 3,083 6.31 321.0

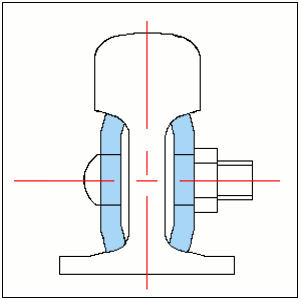

ペーシ(継目板)
種  類 長さ(mm) 幅(mm) 重量(kg/枚)
6K 平型 232.00 33.00 0.18
9K 溝型 380.0 38.00 0.47
10K 溝型 387.00 40.00 0.68
12K 溝型 387.00 40.00 0.68
15K 溝型 400.00 46.50 0.87
15K L型 409.57 60.94 2.23
22K 溝型 500.00 57.00 1.90
22K L型 508.00 (70.75) 4.09
30K 溝型 500 67.00 2.65
30K L型 560 81.52 6.70
37K 溝型 520 72.00 2.95
37K L型 660 90.20 8.60
40K N型 560 (99.65) 12.6
50K N型 560 (102.50) 14.3

※(  )は参考値です。

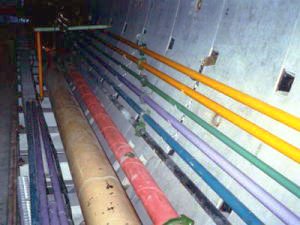

土木用配管

土木用配管材では国内屈指の在庫量を誇ります。半世紀という実績はゆるぎのない事実、培われたノウハウは決してお客様の期待を裏切りません。カラー/フランジ溶接、塗装、メッキ、曲げ加工等どんなニーズにもお答えします。

Sカラー付配管
呼 称 肉 厚 標準長さ・カラー
25AL - 3M/6M
50A 2.3mm 3M/6M
80A 2.0mm 3M/6M
100A 2.0mm 2.43M/3M/6M
4.5mm 3M(ネック付)/6M(〃)
125A 2.0mm 3M
4.5mm 3M(ネック付)
150A 2.0mm 2.43M/3M/6M
2.3mm 3M/6M
5.0mm 3M(ネック付)/6M(〃)
200A 2.0mm 2.43M/3M/6M
5.8mm 3M(ネック付)/6M(〃)
250A 2.0mm 3M/6M
6.6mm 3M(ネック付)/6M(〃)
300A 2.0mm 3M/6M
6.9mm 3M(ネック付)/6M(〃)
Mカラー付配管
呼 称 肉 厚 標準長さ・カラー
125A 4.5mm 3M(ネック付)
150A 5.0mm 3M(ネック付)/6M(〃)
200A 5.8mm 5.4M(ネック付)
250A 6.6mm 2.75M(ネック付)/3M(〃)/5.5M(〃)/6M(〃)
300A 6.9mm 2.75M(ネック付)/3M(〃)/5.5M(〃)/6M(〃)
Gカラー付配管
呼 称 肉 厚 標準長さ・カラー
32AL - 3M(ネック付)/6M(〃)
Wカラー付配管
呼 称 肉 厚 標準長さ・カラー
350A 4.8mm 3M/6M
7.9mm 3M/6M
400A 4.8mm 3M/6M

上記以外のサイズ、長さに関しましても、製作を承っております。担当者にご相談下さい。
掲載商品の仕様・外観は予告なく変更されることがあります。予めご了承ください。

枕木(H鋼)

標準断面寸法(mm) 断面積(cm2) 単位質量(kg/m) 断面二次モーメント(cm4) 断面二次半径(cm) 断面係数(cm3)
呼称寸法(HxB) t1 t2 r Ix Iy ix iy Zx Zy
100x100 6 8 8 21.59 16.9 378 134 4.18 2.49 75.6 26.7
125x125 6.5 9 8 30.00 23.6 839 293 5.29 3.13 134 46.9
150x150 7 10 8 39.65 31.1 1,620 563 6.40 3.77 216 75.1
200x200 8 12 13 63.53 49.9 4,720 1,600 8.62 5.02 472 160
250x250 9 14 13 91.43 71.8 10,700 3,650 10.8 6.32 860 292
300x300 10 15 13 118.4 93.0 20,200 6.750 13.1 7.55 1,350 450

シールドウォーク

意匠登録 No.423114
商標登録 No.131352

シールドウォークの特長

・全方向に滑りません。
・サイズが豊富、レールゲージや必要通路巾に合わせて選択できます。
・ジョイント部はカーブに対応、かつ抜け止めピン付きです。

巾(mm) 板厚(mm) 長 さ(mm)
200 1.6 3,600
225 1.6 3,000
225 1.6 3,600
300 1.6 3,000

※カーブ対応品(1M/2M)あります

Newシールドウォーク(300N)登場!

1.軽量化
従来のシールドウォークで300×3600の足場板を作れば、1枚当たり23kgになります。軽量でも強度を保つために真中に桁を入れ、1枚当たり17kgに抑えました。
2.素材にこだわりました
素材には日新鋼管製の特殊亜鉛めっき鋼板(ZAM)※1を採用。
錆耐久性、耐食性に優れ、キズがつきにくく美観も長持ちします。
3.バタつかない
枕木と足場板をボルト1本で固定するクランプを作成したことにより、番線やゴムバンドを使わずに、ズレやバタつきを防止します。(但し、固定の際には、座金付きでご使用下さい。)

※1 特殊めっき鋼板(ZAM)
特徴1:赤錆耐久性15倍、溶接補修部の耐食性20倍。
これまでの亜鉛めっき鋼板と比べて、およそ15倍の耐久性、およそ20倍の溶接補修部の耐食性を誇ります。
特徴2:土壌を汚しません。
有害物質の6価クロムを含まない天然防錆塗料を使用し、ドライタイプの2層コーティングを施されているので、土壌汚染の心配は不要です。
特徴3:キズがつきにくく、美観長持ち
めっき層が緻密で強固なため、キズがつきにくく、美しさを保ちます。
特徴4:切断断面の鋼素地を保護し、赤錆の進展を防ぐ機能を持っているので、鋼素地の腐食進行を抑制します。

小断面シールド工事

二段枕木 ( T.S.T )

意匠登録 No.861102
実用新案登録 No.2099524 / 2099529

T.S.Tの主な特長

・重量はH鋼の約 3分の2
・歩行部分が一段下がっており、約20㎝歩行高が楽になります。
・二次覆工事のレール位置変更も対応できます。
・現場納入時は専用パレットに入っているため、場所をとりません。

従来比較

H鋼枕木使用時

T.S.T 枕木使用時
