柱（丸柱／角柱）の内部にコンクリートを充填する工法。
鋼管柱の中に圧縮に強いコンクリートを充填することで、鋼管柱の強度が増し、耐震性が高くなります。

取付イメージ

用途	CFTコンクリート打設圧入工事用治具
標準規格	125A（5B）/100A（4B）
付属品	①スライドバルブ取付用専用ボルト・ナット ②丸型鋼管柱（丸柱）用調整ゴムパッキン （各丸型柱のRに合わせて製作）
受注生産品	①鋼管外側補強プレート 　（スライドバルブ取付用プレート） ②コンクリート誘導管 ※上記の受注生産品は、柱サイズ・形状等によっても異なります。 お打合せの上、御見積りさせて頂きます。
運送費	FABまでの運送費は、別途実費を頂きます。

※こちらはリース商品です。リース料につきましては、お問い合わせ下さい。

1.ハツリなし

圧入口に配管口を直接接続する為、ハツリがありません。
コンクリートガラが出ない為、廃材が減らせます。

2.モルタル補修でOK

コンクリートの分離や巻き込みが殆どなく、気泡・豆板・空隙の発生が少ない密実なコンクリートを打設する事ができるため、仕上げはモルタル補修だけで、OKです。
さらに当社では、圧入治具はリース商品の為、必要な時だけ借りる事ができます。コストダウンを可能にし、在庫管理をする必要もございません。納入数量・期間をご連絡頂ければ、すぐにお見積り致します。

用途	地下：内外壁・柱、圧入逆打ちコンクリート工事用治具
標準規格	100A（4B）
運送費	現場までの運送費は、別途実費を頂きます。
備考	実用新案取得済み。

※こちらはリース商品です。リース料につきましては、お問い合わせ下さい。

ご返却時の注意事項は、こちら

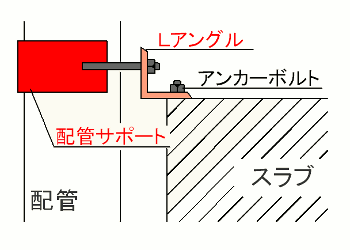

lアングルをスラブに打ちつけて、配管サポートで配管を固定します。
※おもに、縦配管（立管）に使用。

4箇所をアンカーボルトで打ちつけ、H鋼を固定。
配管サポートにて配管とH鋼とを固定する。
※主に、地上配管（横引き）に使用。

ストップバルブ

タタキ式

4B	250
5B	250
	275
6B	200
	210

ピンバルブ

ラチェット式、バー式

4B	210
	250
5B	200
	210
	250
6B	200
	210
	250

シャッターバルブ

ラチェット式、バー式

4B	210
	250
5B	200
	210
	250
6B	200
	210
	250

ラチェットレンチ（2ヶ/1ケース）

サイズ	17・21
	21・26
	32
	26・32
	35
	32・36

用　　　途	中高層用油圧式シャッターバルブ
標準規格	125A（5B）
口金仕様	Hフランジ
運 送 費	現場までの運送費は、別途実費を頂きます。

※こちらは、リース商品です。リース料につきましては、お問い合わせ下さい。
